Skiptanlegur keðjuhús keðjuskaftssamsetning

Vörukynning

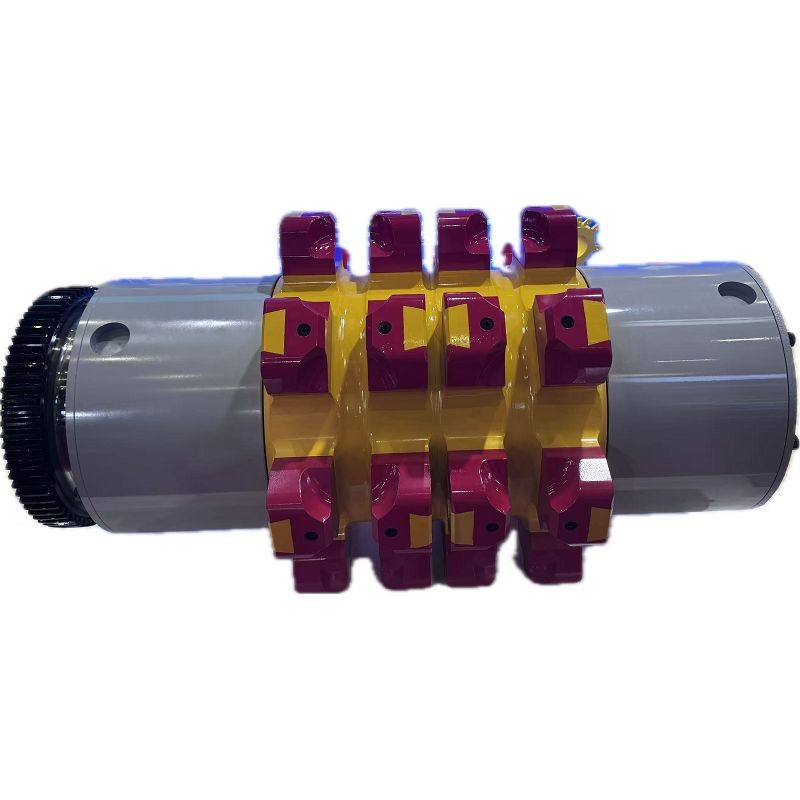

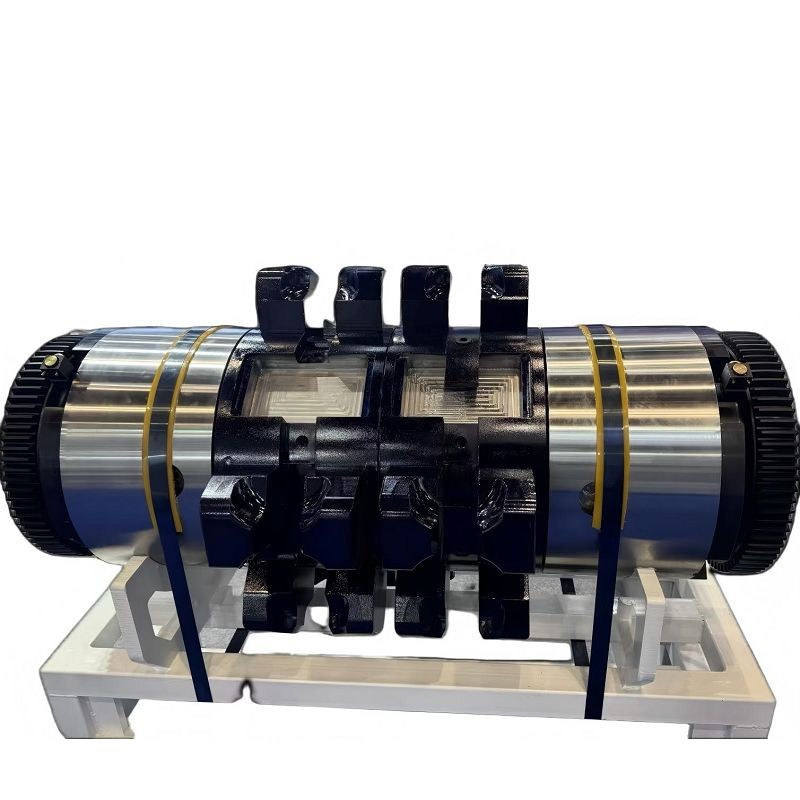

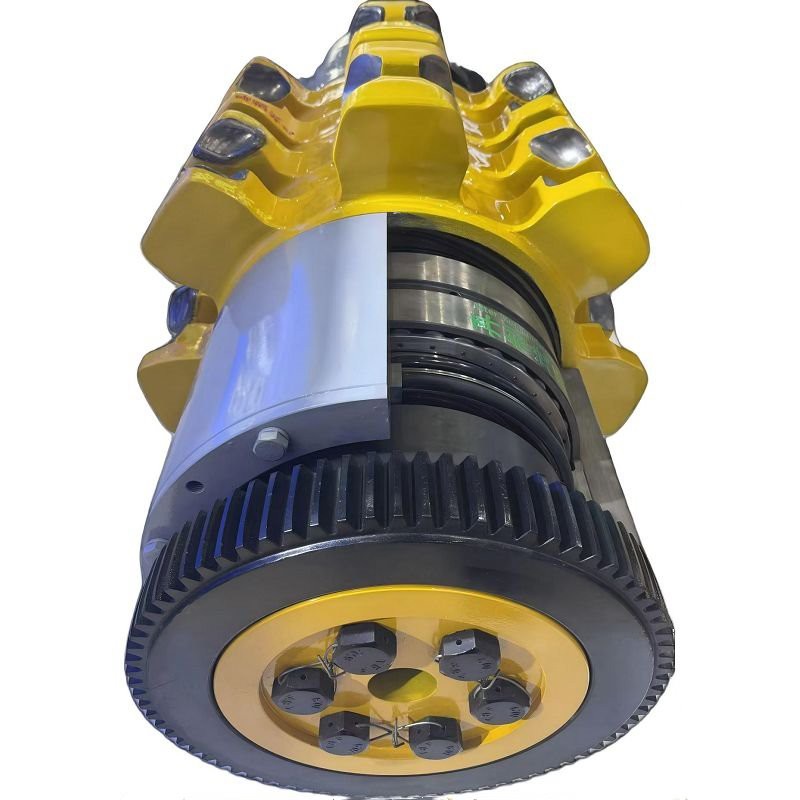

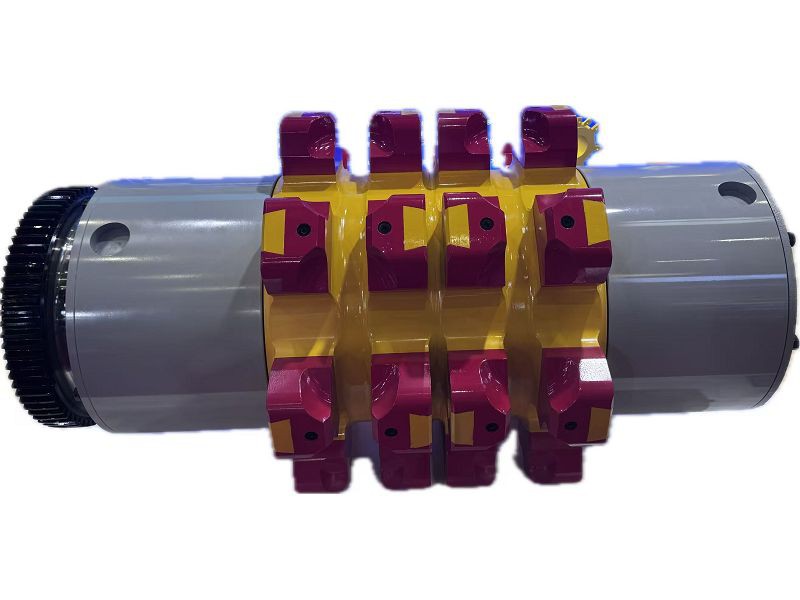

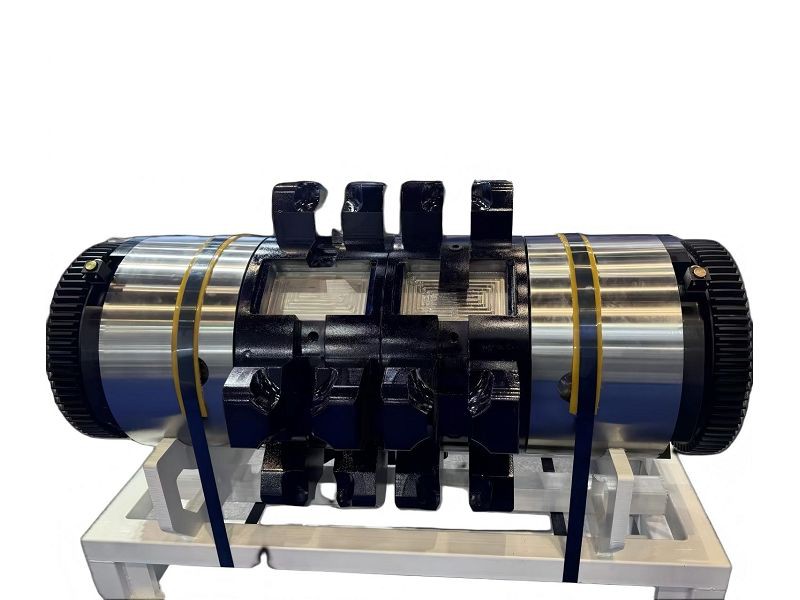

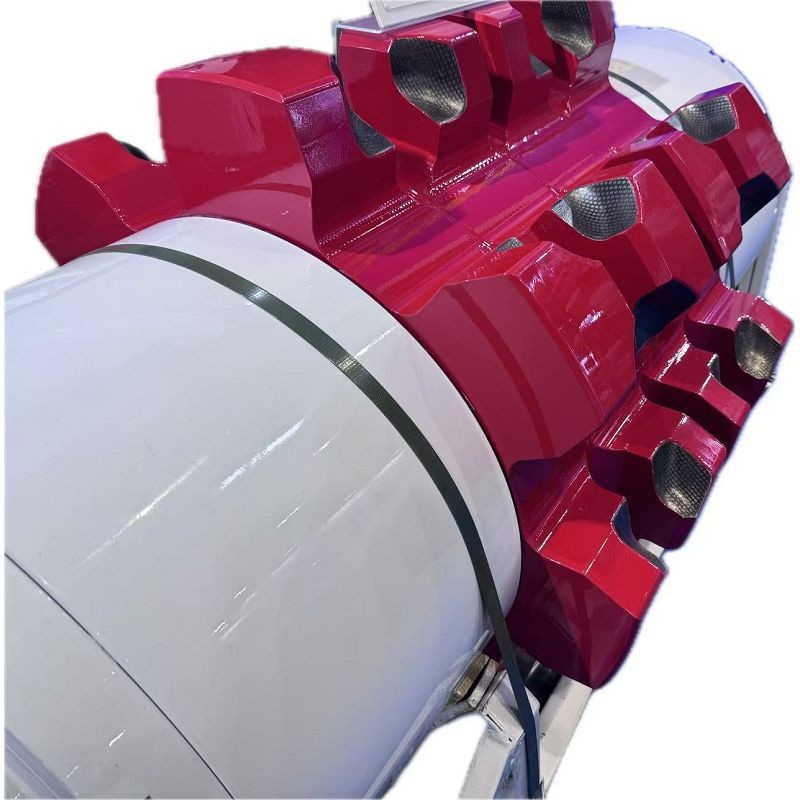

Keðjuskaftssamstæðan notar útskiptanlegan keðjuinnstungu með háa-líftíma, aðallega samsett úr keðjuhlutanum og tenntum kubbum. Tenntu kubbarnir eru tengdir við keðjuhólfið á þremur helstu snerti- og álagsstöðum: keilulaga yfirborðstengingu, lykilbrautarstaðsetningartengingu og boltafestingartengingu. Öll tengd álag og álag hefur verið sannreynt með því að nota ANSYS endanlegt frumefnisgreiningarhugbúnað, sem uppfyllir kröfur um hámarks brotkraftsálag keðjunnar. Samsvarandi keðjuinnstungur eru unnar innan í tennt kubbunum, sem gerir kleift að skipta um tönn kubba byggt á sliti keðjunnar við notkun. Þetta útilokar þörfina á að skipta um allan keðjuássamstæðuna eða keðjuhlutana, sem tryggir ekki aðeins vélrænan styrk og álagsástand keðjuhjólsins heldur einnig þægilega skiptingu, sem hægt er að framkvæma neðanjarðar. Lítil þyngd hvers íhluta gerir kleift að ljúka á einni vakt, sem bætir verulega skilvirkni viðhalds, dregur úr vinnuafli og dregur úr öryggisáhættu.

Tæknilegir eiginleikar

1. Hægt er að skipta um keðjuskaftssamstæðuna neðanjarðar með því að nota sérhæfð vökvaverkfæri, sem útilokar þörfina á að taka í sundur, setja saman og lyfta í stórum stíl,-og draga þannig úr öryggisáhættu.

2. Einnota-endingartími neðanjarðar er meira en 2,5 sinnum meiri en venjuleg keðjuskaftssamstæður, sem nær því markmiði að skipta aðeins um tönnuðu kubbana án þess að skipta um alla keðjuskaftssamstæðuna.

3. Kostnaður við staka endurnýjun er aðeins um 30% af kostnaði við heildarendurskoðun á keðjuskaftssamstæðunni.

 1. Nýstárleg bylting í hönnun á einingum:

Tannhjólið skiptist á nýstárlegan hátt í keðjuhólf og tennt kubba. Auðvelt slitna keðjugróp er hönnuð sem skiptanleg einingatennt kubb, sem brýtur í gegnum hefðbundna „heilaskipti“ líkan keðjuhjóla. Þetta hámarkar varðveislu verðmæti óslitinna hluta, bætir viðhaldsskilvirkni um meira en 50%, sýnir að fullu tæknilega kosti einingahönnunar í auðlindanýtingu og auðvelda viðhaldi.

 2. Sambland af-mikilli tengingu og nákvæmri sannprófun á streitu:

Tennt kubburinn og keðjubúnaðurinn notar þrefalda tengingaraðferð: keilulaga yfirborðstengingu, tengingu við staðsetningu lykilspors og boltafestingartengingu. Þetta leysir tæknilega vandamálið um „ófullnægjandi tengingaráreiðanleika“ í einingahönnun, veitir trausta tryggingu fyrir há-virkni einingakeðjuhjólsins og setur það í fremstu röð sambærilegra vara.

 3. Tvöfalt stökk í þjónustulífi og kostnaðareftirliti:

Hvað endingartíma varðar, þá nær einnota-líftími keðjuskaftssamstæðunnar í holunni meira en 2,5 sinnum lengri en venjulegra keðjuskaftasamsetninga. Ennfremur gerir það kleift að "skipta aðeins um tenntu kubbana á annarri hliðinni án þess að skipta um alla keðjuássamstæðuna," sem dregur verulega úr tíðni skipta og myndar mjög skilvirkt líkan af "langtíma notkun á aðalhlutanum + eftir-þörf skipti á tannkubbunum."

 4. Samverkandi framför í nákvæmni framleiðsluferli og frammistöðu:

Tenntu kubbarnir taka upp vinnsluflæði að smíða auða - staðla - grófa vinnslu - slökkva og herða - hálf-frágangur - samsetningar - keðjusocket machining - keðjusamsetning {9} keðjusamsetning {8} - klára að vinna - samsetningu. Ásamt mát hönnun, nær þetta tvöföldum eiginleikum "mikil slitþol + auðveld skipti," sem leiðir til eigindlegrar framförar á heildarframmistöðu keðjuhjólsins.
